• <tfoot id="mm044"><noscript id="mm044"></noscript></tfoot>
      <nav id="mm044"><sup id="mm044"></sup></nav>
    • <nav id="mm044"><sup id="mm044"></sup></nav>
    • 国产又爽又刺激的视频,亚洲 一区二区 在线,亚洲高清无码加勒比,狠狠色噜噜狠狠狠狠97俺也去
      阿里店鋪|凱澤店鋪|凱澤順企網(wǎng)|凱澤靶材店鋪   寶雞市凱澤金屬材料有限公司官網(wǎng)!
      全國服務(wù)熱線

      0917-337617013759765500

      微信客服 微信客服

      首頁 >> 新聞資訊 >> 技術(shù)資料

      爆炸焊接熱軋工藝生產(chǎn)的鈦鋼復(fù)合板性能分析

      發(fā)布時(shí)間:2024-05-09 17:34:41 瀏覽次數(shù) :

      利用爆炸焊接+熱軋工藝制備鈦-鋼復(fù)合板的生產(chǎn)工藝較為成熟,制備的復(fù)合板兼具鈦材的高比強(qiáng)度、優(yōu)良的耐蝕性及鋼材的高強(qiáng)度、良好的塑性和易焊性,成本低,生產(chǎn)效率高,產(chǎn)品生命周期長,已成為現(xiàn)代工業(yè)不可缺少的結(jié)構(gòu)材料,廣泛應(yīng)用于石油、化工、船舶和電力等行業(yè)[1-3]。

      鈦-鋼爆炸焊接具有一定難度和特殊性,為獲得大面積鈦-鋼復(fù)合板,通常采用爆炸焊接+熱軋工藝。鈦-鋼復(fù)合板的結(jié)合質(zhì)量是保證工程結(jié)構(gòu)能夠安全服役的關(guān)鍵,原料和生產(chǎn)過程控制不當(dāng),將顯著降低鈦-鋼復(fù)合板的結(jié)合強(qiáng)度。本研究以爆炸焊接+熱軋工藝制備的鈦-鋼復(fù)合板為研究對(duì)象,分析由于鈦板表面質(zhì)量造成的復(fù)合界面缺陷,進(jìn)而優(yōu)化生產(chǎn)工藝,保證鈦-鋼復(fù)合板的性能滿足相關(guān)要求。

      1、試驗(yàn)材料與方法

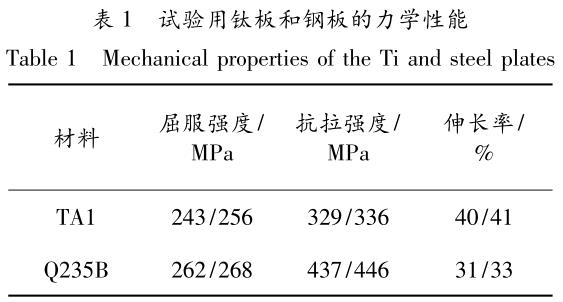

      采用爆炸焊接+熱軋工藝生產(chǎn)鈦-鋼復(fù)合板,復(fù)層和基體分別為6mm TA1鈦板和30mm Q235B鋼板,其性能見表1。采用線切割截取試樣,測(cè)試鈦-鋼復(fù)合板性能:拉伸和剪切試驗(yàn)分別按照GB/T 228.1—2010《金屬材料拉伸試驗(yàn)第1部分:室溫拉伸方法》和GB/T 6396-2008《復(fù)合鋼板力學(xué)及工藝性能試驗(yàn)方法》進(jìn)行測(cè)試;使用OLYMPUSGX71金相顯微鏡進(jìn)行金相分析,采用Hanemann顯微硬度計(jì)進(jìn)行硬度測(cè)試,采用氫氟酸(5ml)+硝酸(12ml)+水(83ml)溶液進(jìn)行鈦組織蝕刻。


      2、結(jié)果與討論

      2.1復(fù)合板力學(xué)性能對(duì)比

      復(fù)合板的理論抗拉強(qiáng)度為Rm=(t1·Rm1+t2·Rm2)/(t1+t2)  (1)

      其中,Rm為復(fù)合板強(qiáng)度下限標(biāo)準(zhǔn)值,Rm1和t1是基材強(qiáng)度下限標(biāo)準(zhǔn)值和厚度,Rm2和t2是復(fù)材強(qiáng)度下限標(biāo)準(zhǔn)值和厚度。

      經(jīng)超聲波探傷,復(fù)合板內(nèi)部區(qū)域結(jié)合良好,沒有發(fā)現(xiàn)超標(biāo)缺陷,周邊局部未復(fù)合區(qū)在20~100mm之間,屬于爆炸焊接過程邊界效應(yīng)區(qū)。

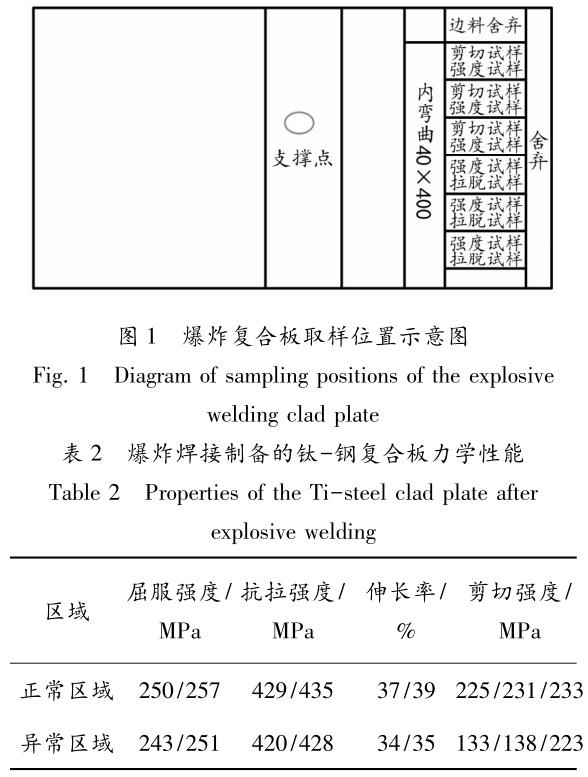

      對(duì)軋制后的復(fù)合板進(jìn)行550℃×1.5h退火,退火后取樣測(cè)試,取樣位置見圖1。表2所示是復(fù)合板正常區(qū)域和異常區(qū)域鈦板的性能,不同區(qū)域的強(qiáng)度均高于理論強(qiáng)度;內(nèi)部正常區(qū)域的剪切強(qiáng)度高于196MPa,強(qiáng)度波動(dòng)較小,說明復(fù)合板各區(qū)域結(jié)合強(qiáng)度較均勻;而邊部有幾組剪切強(qiáng)度不均勻,部分?jǐn)?shù)據(jù)低于140MPa,不滿足GB/T8547—2006中其他類復(fù)合板要求[4],后續(xù)加工時(shí),復(fù)合板出現(xiàn)分層的可能性較大。


      2.2爆炸焊接+熱軋鈦-鋼復(fù)合板缺陷

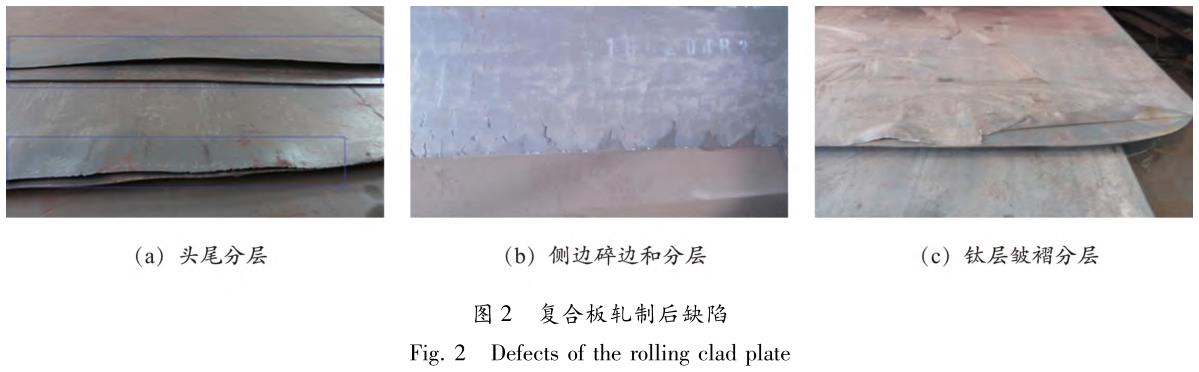

      采用爆炸焊接+熱軋工藝制備TA1/Q235B鈦-鋼復(fù)合板,鈦板頭尾和邊部區(qū)域出現(xiàn)分層、碎邊與皺褶等缺陷,見圖2。對(duì)于爆炸焊接鈦-鋼復(fù)合板,邊界效應(yīng)普遍存在,會(huì)顯著降低復(fù)合板結(jié)合面的結(jié)合強(qiáng)度和復(fù)合率[5],而除了邊界效應(yīng)造成的缺陷外,分層和碎邊缺陷會(huì)影響成品率。


      2.3鈦板表面缺陷對(duì)復(fù)合板性能影響

      為了分析復(fù)合板產(chǎn)生分層和碎邊等缺陷的原因,重點(diǎn)對(duì)鈦板的組織和性能進(jìn)行分析。

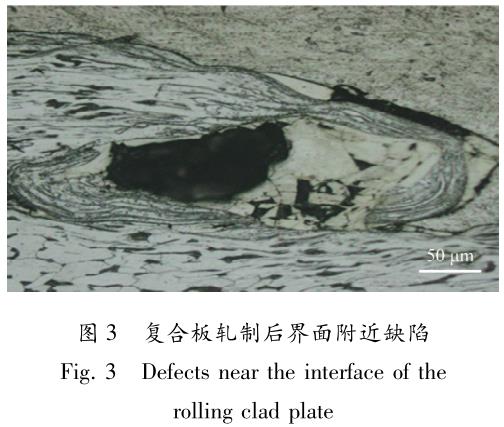

      圖3所示是TA1/Q235B復(fù)合板爆炸焊接+熱軋后,缺陷附近位置的界面微觀形貌。可以看到,在鈦復(fù)合板一側(cè)有明顯的裂紋、孔洞、夾雜物和不均勻變形區(qū)域等。鈦板中的這些缺陷接近表面區(qū)域,可能是由于原材料板坯或半成品缺陷修磨去除不干凈,產(chǎn)生缺陷遺傳,造成鈦板表面夾雜、富氧層和疏松等缺陷,進(jìn)而在軋制中發(fā)生壓入和擴(kuò)展。

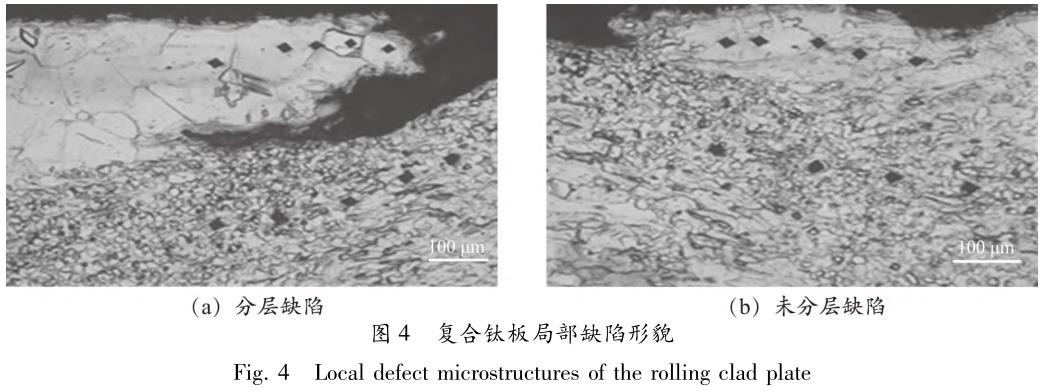

      圖4所示是復(fù)合板熱軋后鈦板的局部表面缺陷,存在與基體分層的白亮缺陷、與基體連接緊密的較亮缺陷。分層的白亮區(qū)域局部最大厚度超過300μm,與基體連接較緊密的較亮區(qū)域局部最大厚度超過200μm,主要為氧化層。爆炸焊接復(fù)合用鈦板需要進(jìn)行退火+噴砂+酸洗+拋光,減薄量一般在200μm左右,因此,鈦板表面缺陷過厚時(shí),成品中存在氧化層殘留。

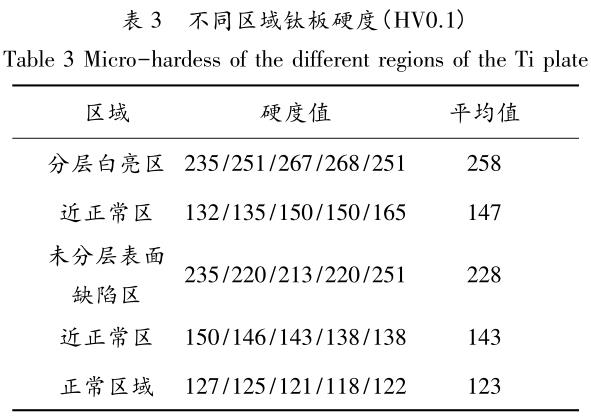

      表3所示是圖4中不同區(qū)域的硬度測(cè)試結(jié)果。分層的白亮區(qū)硬度最高,未分層的較亮區(qū)域硬度也較高,過渡區(qū)域硬度次之,正常區(qū)域硬度最低。分析確認(rèn),表面硬度偏硬區(qū)域?yàn)檠趸瘜樱咏砻鎱^(qū)域?yàn)楦谎鯇樱捕纫哺哂谡^(qū)域的。

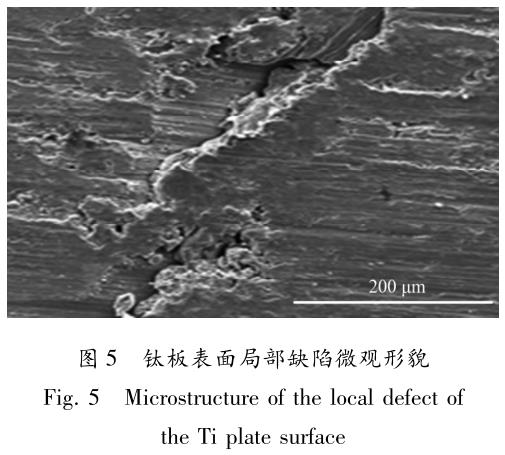

      圖5是復(fù)合用鈦板表面的局部微裂紋和分層缺陷,在后續(xù)的爆炸焊接中,這些缺陷會(huì)進(jìn)一步引起分層和結(jié)合不牢等缺陷。


      2.4熱壓對(duì)鈦板表面的影響

      鈦板屈服強(qiáng)度越大,爆炸焊接過程中鈦板應(yīng)變強(qiáng)化越明顯,塑性變形能力減弱,易形成褶皺性缺陷。通過控制原材料鈦板的屈服強(qiáng)度可使之處于較低的水平,在爆炸焊接時(shí)形成穩(wěn)定、連續(xù)的塑性變形[6]。

      退火時(shí)溫度在600℃以上時(shí),每提高50℃,純鈦的屈服強(qiáng)度會(huì)下降10MPa左右。鑒于此,爆炸焊接前,鈦板應(yīng)在厚鋼板壓制下進(jìn)行長時(shí)間熱壓校形,以獲得良好的性能和板形。但熱壓溫度增高會(huì)增加鈦板表面的氧化層厚度,因此,應(yīng)設(shè)計(jì)適宜的退火溫度以降低鈦板的屈服強(qiáng)度,避免產(chǎn)生過厚(大于200μm)的氧化層。

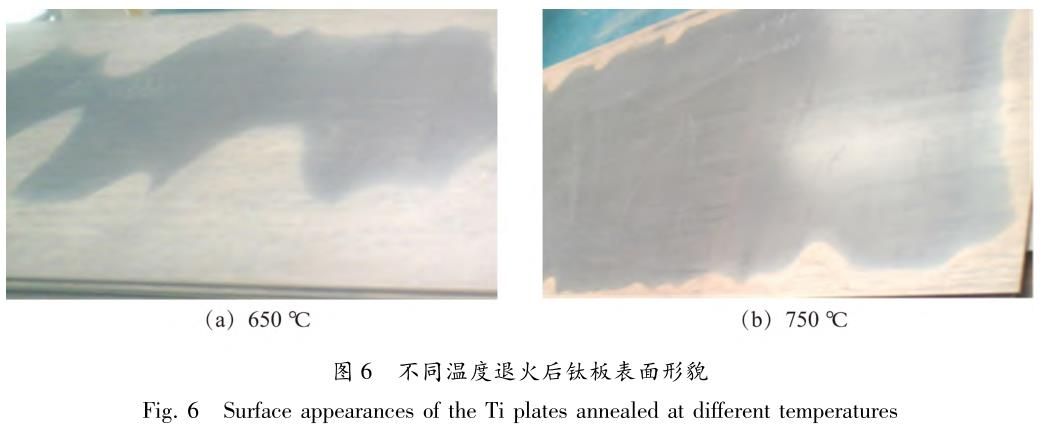

      圖6所示是650℃和750℃熱壓后鈦板的表面形貌,中間的灰黑色區(qū)域是鈦板疊壓貼合造成的結(jié)果,邊部氧化劇烈,溫度高時(shí)鈦板軟化造成貼合更緊密,氧化和高溫?cái)U(kuò)散也更顯著。

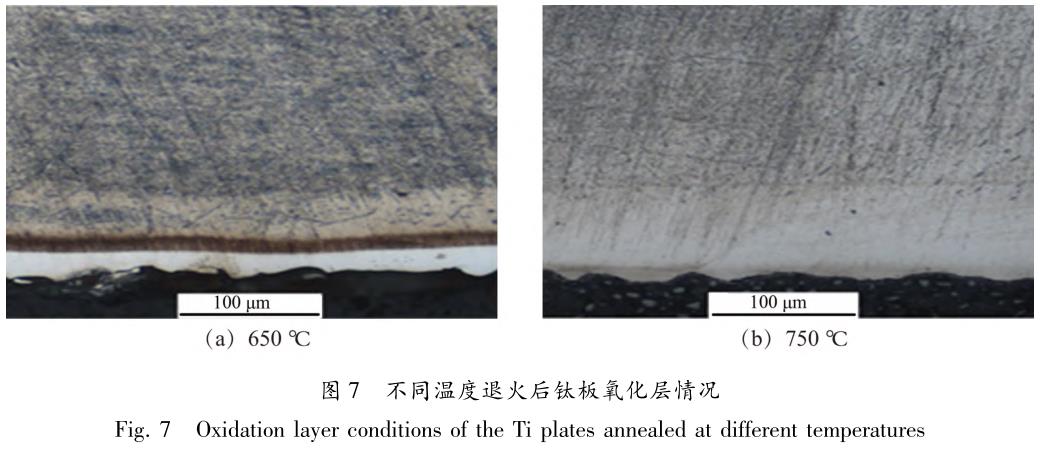

      鈦在高溫下與氧、氮等元素劇烈反應(yīng),表面形成較厚的吸氣層,硬度升高、塑性降低。圖7是鈦板邊部區(qū)域在650℃和750℃熱壓后表面情況,檢測(cè)吸氣層厚度分別為50~100μm和80~150μm。鈦板熱壓后邊部區(qū)域比中間區(qū)域的氧化更明顯,存在不均勻現(xiàn)象,溫度越高氧化層越致密、越厚,需反復(fù)多次噴砂酸洗清除氧化層,可能造成板形不良及加工硬化,不利于爆炸焊接。


      2.5分析與討論

      爆炸焊接用鈦板熱壓后表面氧化層可以通過噴砂、酸洗等工序正常去除,但由于原料、熔煉和鈦材軋制加工中一些不可避免的因素,鈦材表面的夾雜、富氧層和疏松等缺陷在軋制中發(fā)生較深的壓入和擴(kuò)展,造成鈦板局部殘留氧化層等缺陷。熱壓鈦板溫度越高,氧化層越致密、越厚,反復(fù)多次噴砂、酸洗可能造成板形不良及加工硬化,不利于爆炸焊接。

      3、結(jié)論

      (1)利用爆炸焊接+熱軋工藝制備的TA1/Q235B復(fù)合板,出現(xiàn)了碎邊、分層和皺褶分層等缺陷,這與爆炸焊接后復(fù)合板邊部局部區(qū)域剪切強(qiáng)度低于140MPa、結(jié)合不牢固有關(guān)。

      (2)鈦-鋼復(fù)合板軋制后鈦側(cè)出現(xiàn)的碎邊、分層和皺褶等缺陷,與鈦板的板形不良和表面的氧化吸氣層厚度較大關(guān)系密切。為消除氧化層殘留,需要選用優(yōu)質(zhì)鈦錠,板坯和半成品表面缺陷修磨要徹底;選用適宜的熱壓溫度,爆炸焊接前對(duì)鈦板進(jìn)行拋光,去除表面氧化吸氣層,以減少復(fù)合時(shí)的結(jié)合不良問題。

      參考文獻(xiàn):

      [1]宋磊,鄒見賓,李松元,等.鈦/鋼爆炸復(fù)合板邊界效應(yīng)的產(chǎn)生與預(yù)防[J].有色金屬工程,2015,5(2):1-3.

      [2]王小華.電廠煙囪用鈦-鋼復(fù)合板鈦復(fù)材焊接缺陷產(chǎn)生原因及預(yù)防措施[J].材料開發(fā)與應(yīng)用,2012,27(4):102-105.

      [3]辛寶,岳宗洪,鄧光平,等.鈦-鋼復(fù)合板熱軋工藝研究[J].材料開發(fā)與應(yīng)用,2016,31(6):75-79.

      [4]國家質(zhì)量監(jiān)督檢驗(yàn)檢疫總局,中國國家標(biāo)準(zhǔn)化管理委員會(huì).鈦-鋼復(fù)合板:GB/T8547—2006[S].北京:中國標(biāo)準(zhǔn)出版社,2006.

      [5]王飛,劉廣初,王連來.減小爆炸焊接邊界效應(yīng)影響研究[J].工程爆破,2005,11(2):6-9.

      [6]辛寶,劉金濤,崔衛(wèi)超,等.鈦的屈服強(qiáng)度對(duì)大面積鈦-鋼復(fù)合板結(jié)合性能的影響[J].材料開發(fā)與應(yīng)用,2015,30(6):10-14.

      相關(guān)鏈接

      Copyright ? 2022 寶雞市凱澤金屬材料有限公司 版權(quán)所有    陜ICP備19019567號(hào)    在線統(tǒng)計(jì)
      ? 2022 寶雞市凱澤金屬材料有限公司 版權(quán)所有
      在線客服
      客服電話

      全國免費(fèi)服務(wù)熱線
      0917 - 3376170
      掃一掃

      kzjsbc.com
      凱澤金屬手機(jī)網(wǎng)

      返回頂部
      主站蜘蛛池模板: 亚洲s码欧洲m码国产av| 桂阳县| 日日摸夜夜爽无码| 中文www新版资源在线| 国产肥白大熟妇bbbb| 国产精品美女久久久网站| 国产永久在线视频| 伊人久久成综合久久影院| 国产精品久久久久成人| 国产亚洲精品久久久美女18黄| 国产成人无码精品久久久免费| 精品无人乱码一区二区三区| 精品免费国偷自产在线视频| 国产成人综合95精品视频| 人妻少妇精品一区二区三区 | 国产女人高潮毛片| 熟睡人妻被讨厌的公侵犯| 国产亚洲精品久久久999蜜臀 | 俄罗斯老熟妇乱子伦视频| 亚洲浮力影院久久久久久| 污污污污污污污网站污| 国产欧美日韩精品丝袜高跟鞋| 婷婷中文在线| 狠狠精品久久久无码中文字幕 | 蜜乳av久久久久久久久久久| 天堂中文最新版在线中文| 国产亚洲精品久久久久久| 色妞av永久一区二区国产av开| 亚洲国产成人久久精品软件| 五月天天天综合精品无码| 毛片视频网址| 日本japanese丰满多毛| 玩弄少妇肉体到高潮动态图 | 亚洲色欲色欲77777小说| 日韩大乳视频中文字幕| 国产精品高潮呻吟av久久小说| 国产激情一区二区视频桃花视频 | 亚洲国产初高中生女av| 亚洲欧洲精品国产区| 韩国日本三级在线观看| 开心五月色婷婷综合开心网|
