      集成電路關鍵材料鈦靶材:材質特性與制造工藝深度解析

      發布時間:2025-06-13 10:42:02 瀏覽次數 :

      集成電路用鈦靶材需達4N5(99.995%)以上純度,先進制程甚至要求5N級,嚴控雜質與氧含量以保障器件性能。其晶體結構需控制晶粒尺寸在30μm以下,通過(002)或(110)擇優取向?qū)崿F(xiàn)濺射均勻性。制造工藝涵蓋電子束熔煉、熱等靜壓等多道精密工序,經納米級磨削與超凈處理,確保平面度≤0.01mm/200mm,表面粗糙度Ra≤0.02μm。在邏輯芯片中,鈦靶材用于銅互連阻擋層與電極界面層;存儲芯片內,Ti-W合金靶實現高深寬比臺階覆蓋;功率器件依賴其作為歐姆接觸層;顯示面板與傳感器則利用其制備透明導電層和電極層。不同場景對鈦靶材的導電性、結合力、耐溫性等性能提出差異化需求。


      未來鈦靶材朝著超高純度(7N級)、納米晶結構發展,適配2nm以下芯片制程。制造工藝向大尺寸化、綠色化升級,同時復合二維材料提升散熱等功能,并借助AI實現晶粒取向智能調控。低溫濺射技術的進步也將推動其在柔性基板領域的應用。國際上,日本JX金屬、美國霍尼韋爾等企業憑借技術優勢主導高端市場。國內江豐電子、有研新材已實現7nm節點鈦靶量產,國產化率提升至65%,但高端產品仍依賴進口。國家大基金與政策支持下,國內企業正加速技術攻關,以應對國際競爭與供應鏈風險。

      集成電路用鈦靶材是半導體產業的戰略材料,其技術體系圍繞“超純、超均勻、超穩定”展開。國際巨頭憑借技術積累與規模優勢主導市場,而國內企業通過政策支持與技術創新逐步縮小差距,在5N級靶材領域?qū)崿F(xiàn)突破。未來需聚焦7N級高純靶材、大尺寸制造、復合功能化等方向,同時應對國際競爭與供應鏈風險,構建自主可控的產業生態。以下是凱澤金屬針對集成電路用鈦靶材的技術體系分析,將其材質特性、制造工藝、應用場景及發展趨勢等,整理如下:

      一、材質牌號與化學成分

      1.常用材質分類

      高純鈦(5N級):純度≥99.999%,氧含量≤50ppm,用于90nm以下先進制程的導電層和阻擋層。

      鈦合金靶材

      鈦鎢合金(Ti-W):含鎢10%-30%,提升薄膜的阻隔性和熱穩定性。

      鈦氮化合物(TiN):陶瓷靶材,用于硬質掩膜和擴散阻擋層。

      2.名義成分與國際牌號對應

      國內牌號國際對應牌號主要成分應用場景
      5N-TiUHP Ti (美國)Ti≥99.999%,O≤50ppm邏輯芯片銅互連阻擋層
      Ti-W70/30W-Ti (日本)W: 70wt%,Ti: 30wt%DRAM存儲電極
      TiNTiN (德國)N: 33-35at%,余量Ti蝕刻停止層

      注:5N級鈦靶需控制Al、Fe、Cr等雜質總量<0.5ppm。

      二、物理與機械性能

      性能指標參數值技術要求
      密度4.51 g/cm3影響濺射膜層均勻性
      熱膨脹系數8.6×10??/℃ (20-100℃)需匹配硅基片(2.6×10??/℃)
      顯微硬度80-120 HV過高導致濺射裂紋,過低易變形
      晶粒尺寸≤100μm晶粒粗大引發濺射飛濺(缺陷率↑30%)
      導電率2.38×10? S/m影響薄膜電阻均勻性

      特殊要求:靶材織構需滿足{0001}取向占比>80%,以提升濺射速率20%。


      三、制造工藝與流程創新

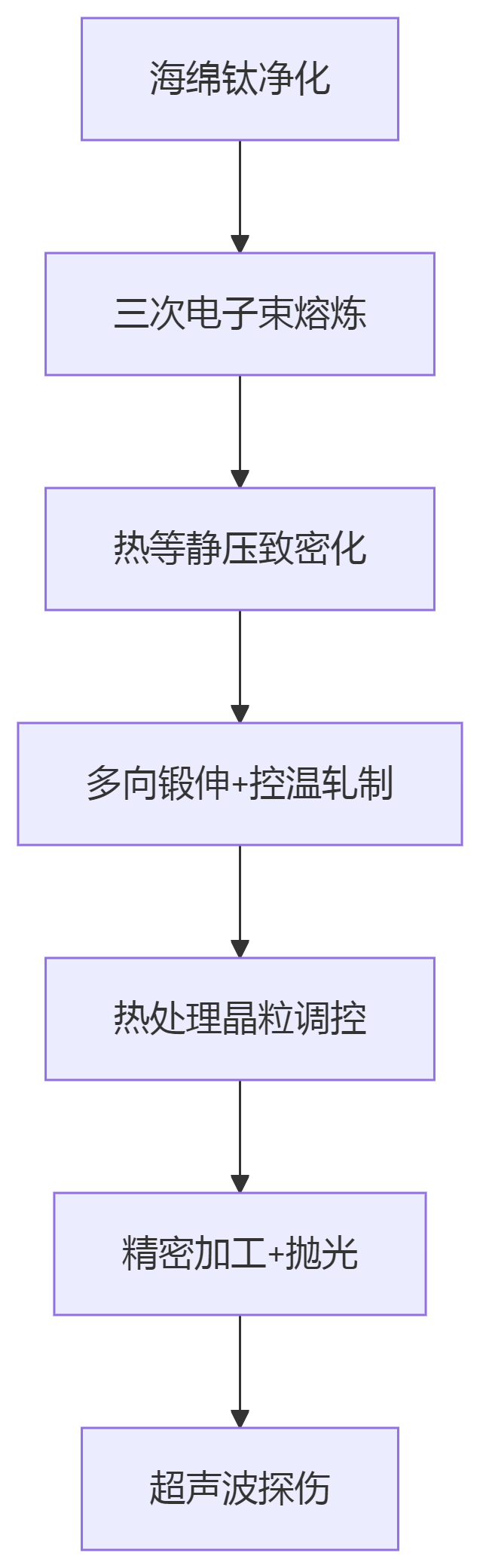

      1.核心工藝流程


      熔煉技術:三次EB熔煉(純度>99.999%),真空度≤10?3 Pa。

      塑性加工

      鍛伸預熱460-480℃,拔長與墩粗交替4次,晶粒細化至50μm以下。

      軋制溫度控制:β相區(880℃)大變形→α+β相區(750℃)精軋。

      表面處理:拋光后粗糙度Ra≤0.8μm,平面度≤0.2mm/300mm。

      2.先進工藝突破

      納米晶調控
      江豐電子開發“低溫大變形+階梯退火”工藝(390℃退火60min),晶粒尺寸降至20μm,濺射膜均勻性提升15%。

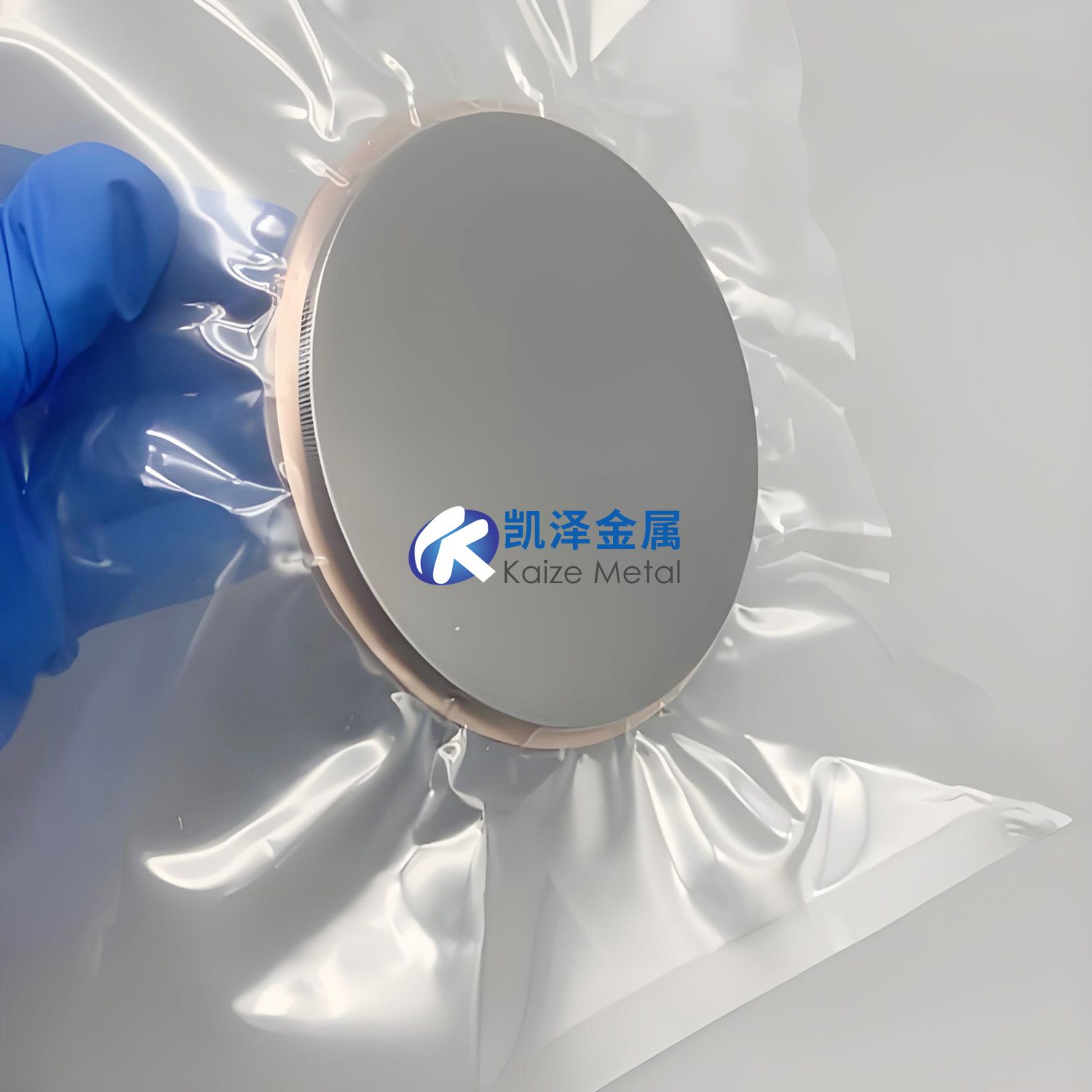

      焊接技術
      異種金屬大面積焊接(鈦-銅背板),熱膨脹失配率<5%,用于300mm靶材7。

      四、執行標準與產品規格

      1.國內外核心標準

      標準號名稱關鍵技術要求
      T/ZZB 0093-2016集成電路用高純鈦濺射靶材純度≥99.995%,氧≤150ppm
      ASTM F660-83濺射靶材潔凈度規范表面顆粒≤0.1μm/㎡
      SEMI F72-110812寸靶材尺寸公差直徑公差±0.05mm

      2.常見產品規格

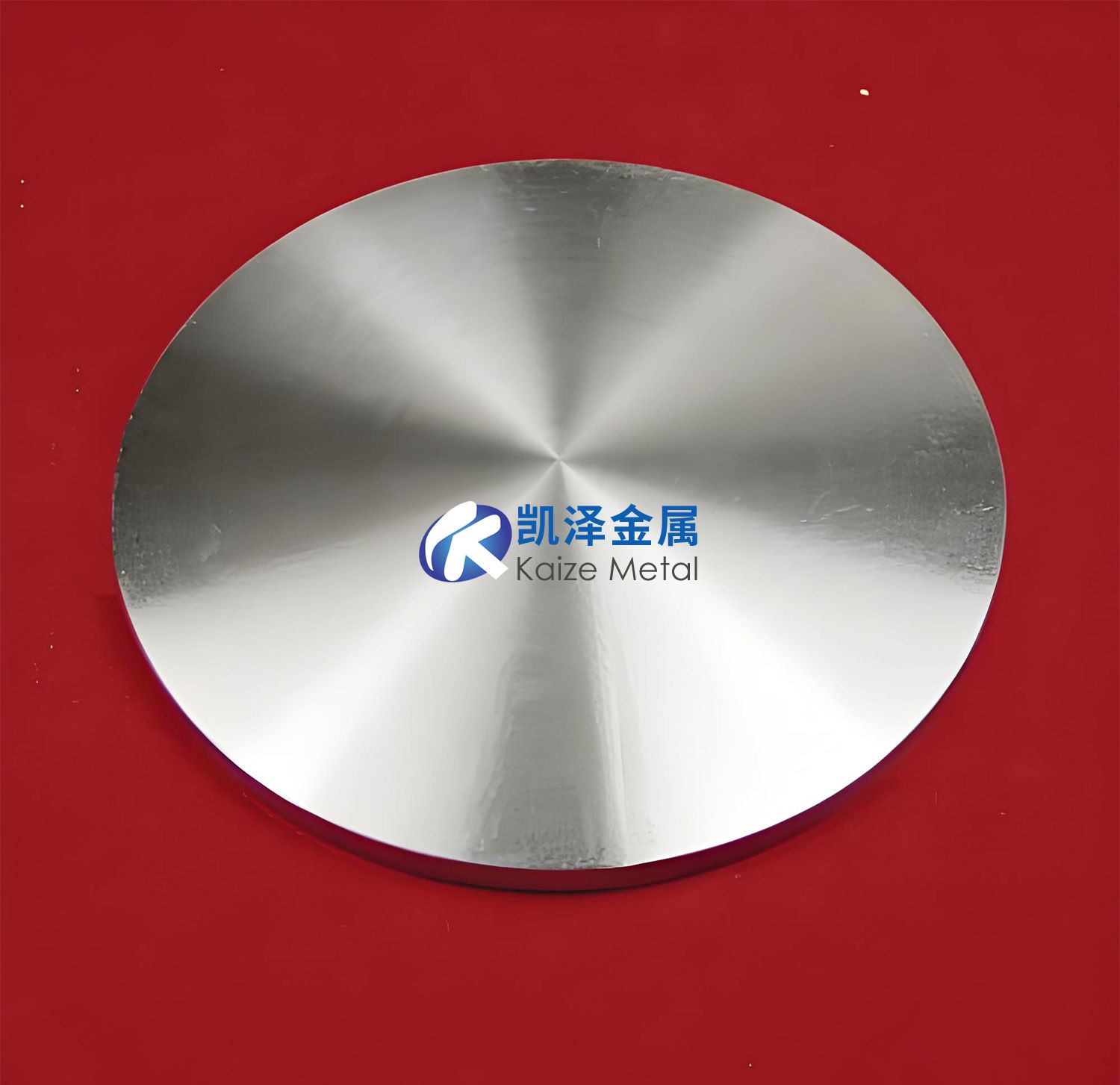

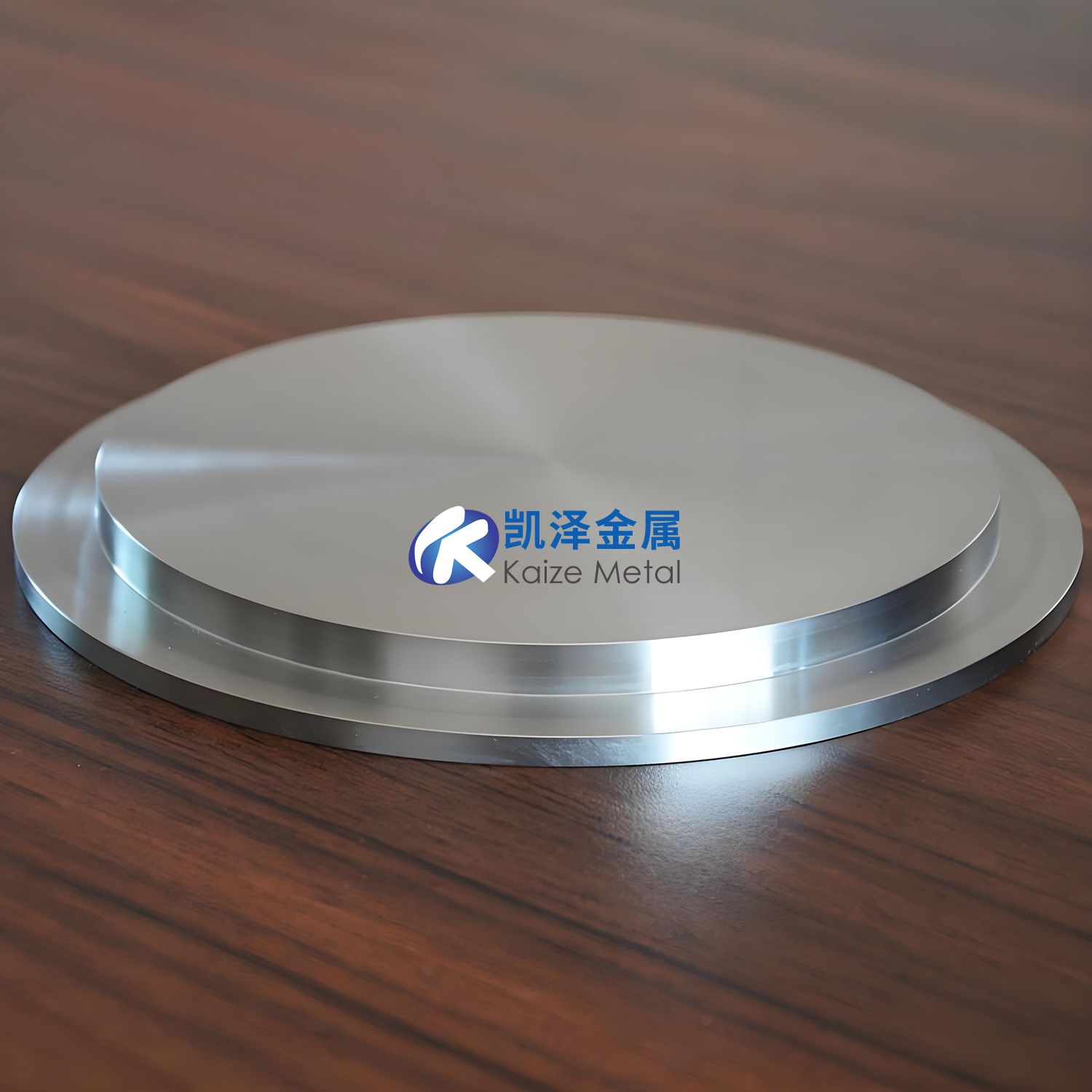

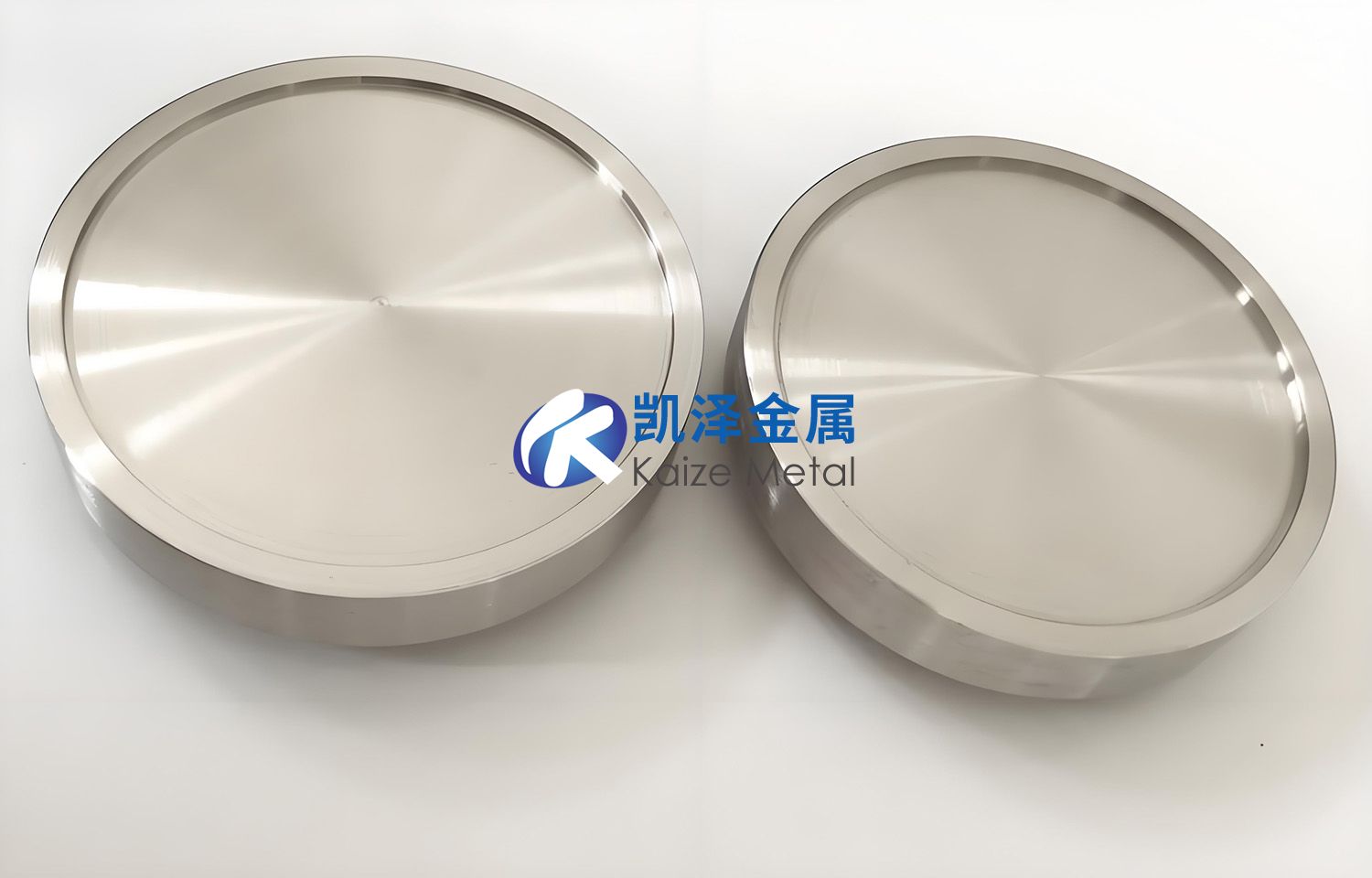

      圓靶:直徑200mm(8寸)、300mm(12寸),厚度6-15mm。

      矩形靶:最大尺寸1500×300mm(OLED用),平面度≤0.3mm。


      五、與其他電子工業靶材的差異

      靶材類型核心優勢集成電路應用局限成本對比
      鈦靶高附著力、優異阻擋性能電阻率較高(43μΩ·cm)中高($300/kg)
      銅靶低電阻率(1.7μΩ·cm)易擴散至硅層,需加阻擋層高($450/kg)
      鉭靶極佳擴散阻擋性加工難度大,成品率低極高($800/kg)
      鋁靶低成本,易加工耐熱性差(≤450℃)低($100/kg)

      功能互補性

      28nm以下節點采用“鈦+鉭”雙層靶,鈦層提升附著力,鉭層阻隔銅擴散。

      六、核心應用與產業化突破

      1.應用領域

      邏輯芯片:5nm制程中鈦靶用于鈷互連層的黏附層,降低接觸電阻15%。

      存儲芯片:Ti-W靶沉積于DRAM電容電極,耐熱性提升至600℃。

      封裝領域:鈦靶鍍于TSV通孔側壁,防止銅離子遷移。

      2.國產化突破案例

      江豐電子
      14nm鈦靶通過中芯國際驗證,純度達99.9995%,替代日本東曹進口。

      有研新材
      鈦鈷復合靶用于臺積電3nm GAA晶體管,薄膜均勻性±1.5%(國際領先)。


      七、國內外產業化對比與技術挑戰

      維度國際先進(美/日)國內水平差距分析
      純度控制6N級(99.9999%)5N5級(99.9995%)雜質檢測精度低0.5個數量級
      大尺寸靶材12寸靶良率>95%12寸靶良率約85%熱等靜壓均勻性不足
      設備依賴自主開發超高純?nèi)蹮挔t進口設備占比70%核心裝備卡脖子
      市場份額全球80%(霍尼韋爾、日礦)全球15%高端市場滲透率不足

      技術挑戰

      濺射飛濺控制:晶界雜質引發顆粒污染(>0.1μm缺陷導致芯片良率↓5%)。

      焊接可靠性:鈦-銅背板熱循環后開裂(溫差>200℃時失效風險↑30%)。

      成本瓶頸:5N鈦靶材制備能耗為銅靶的3倍,制約普及。

      八、前沿趨勢展望

      材料創新

      高熵合金靶材:Ti-Zr-Hf-Nb系,耐熱性提升至800℃,用于2nm以下節點。

      納米復合靶:TiN-SiC陶瓷靶,硬度提升至2500HV,壽命延長2倍。

      工藝智能化

      數字孿生工藝控制:實時監測熔煉溫度波動(±5℃),晶粒均勻性提升20%。

      AI缺陷預測:基于機器視覺的靶材表面缺陷檢出率>99.9%5。

      綠色制造

      廢靶再生技術:等離子弧重熔回收鈦屑,利用率達80%(較傳統工藝+40%)。

      集成化應用

      原子層沉積(ALD)復合靶:鈦-有機前驅體一體化設計,實現3D結構保形鍍膜。


      總結

      集成電路用鈦靶材正向“超高純化”(6N級)、“大尺寸化”(450mm)、“復合功能化”(高熵合金)演進。短期需突破晶界控制焊接可靠性瓶頸,中期依托智能化制造降本增效,長期通過材料-設備-工藝協同實現全產業鏈自主化。隨著中國晶圓產能擴張(2025年自給率70%),國產鈦靶市場占比有望從15%提升至40%,成為高端芯片制造的“核心材料擔當”。
